产品编号编制
 深圳市鼎固电器有限公司
|
||||||
产品型号编码规则 |
文件号：DG-07-WI-005 页次：1/2 版次： |
|||||
|

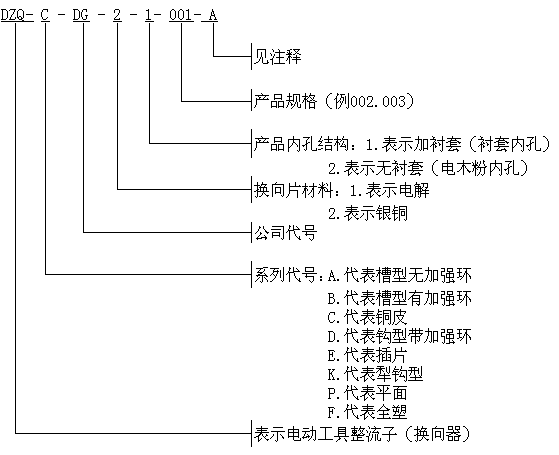

1.目的：为了规范公司产品型号编制。 2.适用范围：公司所有产品 3.权责： 3.1工程部负责各产品型号的编制，依本文件的要求进行制定。 3.2生产部下生产单时依本文件的产品编号执行。 3.3各记录填写人员负责依据最新的工程文件上产品型号编码信息填写记录。 4.作业内容： 4.1产品型号编制内容说明：  注释：为了区别同一规格产品在不同位置和数据的变化，在产品规格后加A、zB、C……表示。说明如下：例如1.C002A表示内孔、钩外径、钩长有所不同，例如2.C003B表示内孔、钩外径、钩长有所不同。 |
||||||
| 核准： | 刘荣 | 审核： | 唐启卫 | 制作： | 司议保 | 制作日期：2008.03.05 |
|
技术参数名称 Name of the parameter |
技术参数名称 Name of the parameter |
|
耐用电压试验 Voltage with standing test |
片与片间：300-450V,1秒,片与轴孔间1800-4800V AC,60秒，不发生击穿或闪络。 Beteen segment and segment:300-450V AC,1S Beteen segment and shaft hole: 1800-4800V AC,60S,no break throush or feush flush |
|
绝缘抵抗试验 Insuation with standing test |
室温：片与轴孔间≥100MΩ 热度：140℃/小时，片与轴孔间≥100MΩ Room temperature:between segment and shaft hole≥100MΩ Heating:140℃/hour segment and shaft hole≥100MΩ |
|
高速回转试验 Overspeed test |
室温：30000-45000rpm,3min 外径变化≤0.012mm,片间段差≤0.005mm 热度：180℃，28000-43rpm,3min 外径变化≤0.012mm,片间段差≤0.005mm Room temperature:30000-45000rpm,3min,O.D change≤0.012mm,Deviation between segment≤0.005mm Heating:180℃,28000-43rpm,3min,O.D change≤0.012mm,Deviation between segment≤0.005mm |
|
换向器内控精度 LD recison of commutator |
带衬套：H7 不带衬套：H8 With bushing:H7 Without bushing:H8 |
|
换向片倾斜度 Incination commutator segment |
≤1/3换向片间公称绝缘厚度 ≤1/3Nominal insuklating thickness between the segment of commutator |
|
交流频率 AC,F requency |
50HZ 60HZ |
